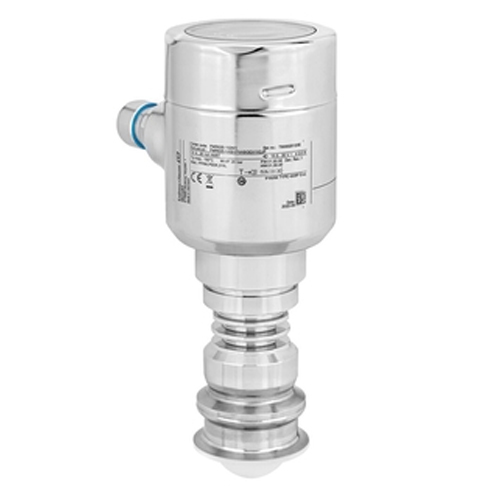

雷达液位计凭借非接触测量的优势，在各种液位监测场景中应用广泛。但其测量精度高度依赖安装细节，哪怕微小的偏差都可能导致信号干扰，影响数据准确性。掌握安装中的关键注意事项，能有效减少误差，确保设备长期稳定运行。

确保安装基础稳固

雷达液位计对安装基础的稳定性要求严格，罐体顶板的强度是首要考虑因素。若顶板强度不足，在风力、设备振动或物料进出的影响下，可能出现微小位移或晃动。这种波动会导致雷达波的发射角度发生变化，原本对准液面的波束可能偏移，进而捕捉到罐壁或其他物体的反射信号，造成测量值忽高忽低。

安装前需检查顶板的承重能力和固定结构，必要时加装加强筋或专用支架，将液位计牢牢固定在刚性支撑上。对于大型储罐，建议选择靠近罐壁但远离进料口的位置，这里的顶板受力更均匀，振动影响相对较小。

避开干扰源

雷达液位计通过发射和接收电磁波测量液位，任何额外的反射物都可能产生干扰信号，导致测量失准。安装时需重点避开两个干扰源：一是物料入口，物料从管道喷入时会形成飞溅、漩涡或雾气，这些动态变化会反射雷达波，形成虚假回波；二是罐内障碍物，如搅拌器、加热管、液位计支架等，它们的存在会分散雷达波能量，影响对液面回波的识别。

理想的安装位置应位于罐体横截面的中心区域，距离罐壁至少 30 厘米，同时与入口、搅拌器等设备保持足够距离 —— 通常建议不小于 1 米。若罐内结构复杂难以避开干扰，可考虑加装导波管，让雷达波沿固定路径传播，减少杂波影响。

控制连接部件长度

雷达液位计的连接管和法兰总长度需严格控制，一般不应超过 250 毫米。这是因为雷达波在空气中传播时虽衰减较小，但过长的连接部件会形成 “信号盲区”：波从发射到接触液面的路径变长，可能导致近程信号重叠，同时削弱反射回波的强度。尤其在测量低液位时，过长的连接管会使雷达波难以准确捕捉液面信号，出现测量滞后或跳变。

安装时需核对连接部件的尺寸，确保法兰与罐体的连接紧凑，避免额外增加管道长度。若因工艺需要必须延长，需选择专用的信号增强型雷达液位计，并通过软件校准补偿信号损失。

保证导波管安装精度

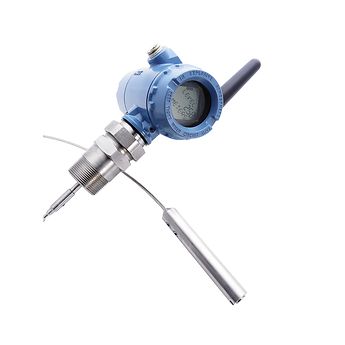

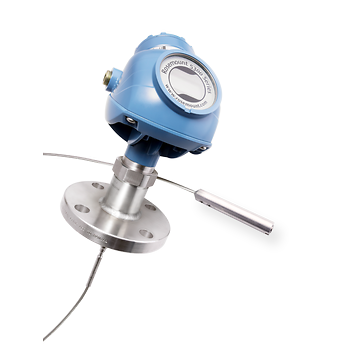

当雷达液位计安装在导波管内时，导波管的垂直度至关重要。理论上，导波管应垂直向下，与液面保持严格的垂直关系，确保雷达波沿管轴方向传播。实际安装中允许微小偏差，但偏差不得超过 0.5 度。超过这个范围，雷达波可能触碰导波管内壁，产生多次反射，导致回波信号紊乱。

导波管的制作需结合现场工况定制，而非直接购买成品。不同储罐的尺寸、物料特性、安装空间差异很大，定制导波管能更好地适配实际需求。制作时应尽量采用一体成型工艺，若需焊接，必须确保焊缝光滑无毛刺，避免凸起部分反射雷达波。安装前需用水平仪校准导波管的垂直度，必要时通过垫片微调角度。

细节决定测量精度

雷达液位计的测量误差，很多源于对细节的忽视：比如法兰连接处的微小凸起、导波管内壁的锈蚀痕迹，甚至罐内残留的结垢，都可能成为干扰源。安装完成后，建议进行空载测试 —— 在罐内无物料时启动设备，观察是否存在异常回波；待物料进入后，对比实际液位与测量值，通过仪表软件剔除虚假回波，优化测量参数。

总之，雷达液位计的安装核心是 “为雷达波创造清晰的传播路径”。从基础稳固到干扰规避，从部件尺寸到导波管精度，每一个细节都需细致把控。只有这样，才能充分发挥其测量优势，为液位监测提供可靠数据。
