雷达液位变送器是工业生产中一种高效的非接触式液位测量设备，它借助高频电磁波实现对容器内液体、固体、泥浆等介质的液位监测。无论是高温高压的石化反应釜，还是卫生要求严苛的食品储罐，它都能稳定发挥作用，在石油、化工、水处理、制药等众多行业中占据重要地位。

一、基本工作原理：电磁波的 “往返之旅”

雷达液位变送器的核心工作原理类似于回声定位。它通常安装在储罐顶部，会持续向介质表面发射高频微波脉冲，这些脉冲多处于 6GHz、10GHz、24GHz 或 80GHz 的微波频段，就像一束无形的 “雷达波”，以接近光速（约 30 万公里 / 秒）在空间中传播。当电磁波遇到介质表面时，会被反射回来，变送器捕捉到反射信号后，通过计算信号往返的时间差，就能确定自身到介质表面的距离。

具体来说，假设电磁波从发射到接收的时间间隔为 Δt，那么到介质表面的距离 D 就可以通过公式 D =（c×Δt）/2 计算得出（其中 c 为光速）。由于电磁波往返传播，所以需要除以 2。而液位高度则是用储罐的总高度减去这个距离 D，简单的计算背后，是对光速和时间的精准把控。这种基于 “飞行时间” 的测量方式，让雷达液位变送器无需与介质直接接触，就能完成测量，大大降低了恶劣环境对设备的影响。

二、关键部件：电磁波的 “发射与接收站”

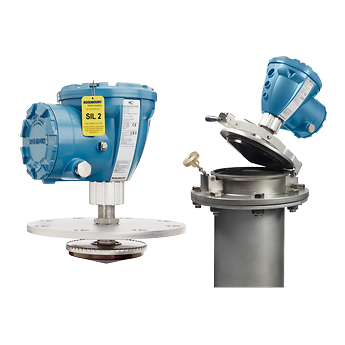

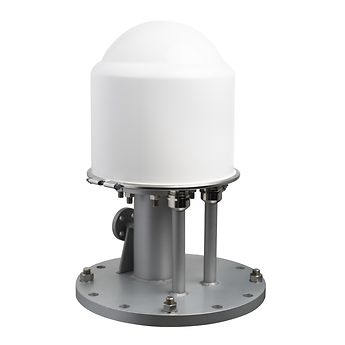

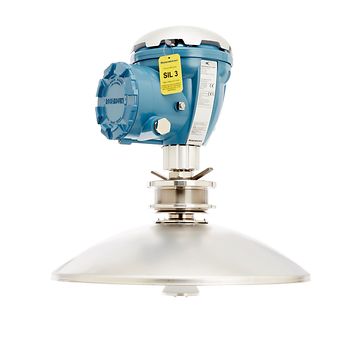

天线系统是雷达液位变送器的 “眼睛”，负责发射和接收微波信号。不同类型的天线适用于不同场景：喇叭天线体型较大，发射的波束角度较宽，适合大型开放式储罐，能覆盖更广阔的测量范围；拉杆天线结构紧凑，安装灵活，常用于空间狭小的紧凑型设备；透镜天线则搭配 80GHz 等高频雷达使用，它能聚焦波束，让信号更集中，适合对测量精度要求高的场合，即使介质表面有轻微波动，也能精准捕捉反射信号。

信号处理单元是设备的 “大脑”。反射回来的信号往往非常微弱，还可能夹杂着各种干扰噪声，比如储罐内部结构（如搅拌器、支架）反射的虚假信号。信号处理单元通过复杂的数字信号处理技术，对信号进行过滤和放大，剔除噪声和虚假回声，提取出真实有效的反射信号，从而准确判断介质表面的位置。这一过程就像在嘈杂的环境中，人耳能精准分辨出特定声音一样，确保测量结果的可靠性。

三、雷达技术类型：不同的 “信号发射方式”

脉冲雷达是常见的一种类型，它发射的是短时间的高能微波脉冲，通过测量脉冲发射与接收的时间差来计算液位。其工作频率多为 6GHz 或 26GHz，结构相对简单，功耗较低，在常规储罐测量中应用广泛。就像用手电筒快速闪烁照射目标，通过闪光的往返时间判断距离，操作便捷且稳定。

调频连续波（FMCW）雷达则采用另一种方式，它发射的是频率线性变化的连续波，就像一个持续变化音调的 “声波”。通过测量发射波与反射波之间的频率差来确定距离，工作频率多在 80GHz 及以上。这种技术能产生更窄的波束，抗干扰能力更强，即使储罐内有搅拌器、障碍物或泡沫，也能精准测量，特别适合复杂工况。

四、影响性能的因素：让测量更精准的细节

介电常数是影响雷达性能的关键因素之一。介电常数反映了介质对电磁波的反射能力，数值越高，反射的能量越强，信号也就越稳定。一般来说，非接触式雷达要求介质的介电常数大于 1.4，导波雷达则要求在 1.4 至 1.6 之间。像水这类介电常数较高的介质，反射信号强，测量更可靠；而一些低介电常数的介质（如某些轻质油），反射信号较弱，可能需要特殊天线来增强接收效果。

介质表面状态也会影响测量。如果介质表面存在湍流、泡沫、灰尘或蒸汽，会削弱反射信号，甚至导致信号丢失。这时可以通过安装静水井或旁路室，让介质在相对稳定的环境中被测量，减少表面波动的影响。比如在污水处理厂的曝气池，大量气泡会干扰信号，静水井能让部分液体平稳流动，确保雷达准确捕捉液位。

安装环境同样不容忽视。储罐顶部的喷嘴、搅拌器等部件可能会反射电磁波，产生虚假信号；安装角度偏差也会导致波束无法准确对准介质表面。因此，安装时需要避开障碍物，确保天线垂直对准介质表面，必要时通过设备的回声映射功能，提前记录虚假信号的位置，避免误判。

五、优势与局限：雷达液位变送器的 “两面性”

雷达液位变送器的优势十分显著。非接触式测量让它无需接触腐蚀性、粘性或危险介质，降低了设备损耗和维护成本；它受温度、压力、蒸汽、灰尘等环境因素的影响极小，在极端工况下仍能保持稳定；测量精度高，现代设备的误差可控制在 ±1 至 ±5mm 之间，能满足高精度生产的需求；且没有移动部件，维护工作量少，使用寿命长。从石油储罐到食品糖浆罐，从粉末料仓到废水池，它都能胜任测量任务。

但它也存在一定局限。对于低介电常数的介质，反射信号弱，可能导致测量不稳定；储罐内的复杂结构容易产生虚假回声，需要先进的信号处理技术来消除；大量泡沫可能吸收微波信号，影响测量，这时导波雷达可能表现更好；在高压或真空环境中，需要特殊的天线密封设计，否则可能影响设备性能。

结语

雷达液位变送器凭借电磁波的特性，实现了非接触式的精准液位测量，为工业生产提供了可靠的监测手段。从基本原理到关键部件，从技术类型到影响因素，了解这些知识能帮助我们更好地选择和使用设备。随着高频雷达技术（如 80GHz）的发展，它在复杂工况下的表现越来越出色，未来将在更多领域发挥重要作用，为工业过程的稳定运行和高效控制提供有力支持。
